地暖作为地源热泵中央空调在冬季为客户提供舒适温度的直接感官系统，承担着北方地区客户在冬季的直接感受。可以说，在整个北方地区，不管你夏季制冷做的再好，只有好的冬季制暖效果，才能得到客户的认同。下面小编单就地暖系统的铺设，为大家做一个详细的讲解。

（1）   地暖安装主立管管径宜≥机房出水管管径。

（2）   地暖安装管道间距宜根据热负荷进行设计，为了保证效果，建议按照200mm间距进行敷设。

（3）   地暖分集水器位置须与装修确定，每个集分水器环路不应大于8路，且保证每一个环路管道长度在80-100m左右。

（4）   地面辐射供暖系统的地面结构由楼板、找平层（若楼板较平整可省略），绝热层（上部敷设加热管）、填充层(粒径不大于12mm的豆石砼)和地面层构成。负一层地面的绝热层下还应设防潮层。潮湿房间，除绝热层下设防水层外填充层的上部还应设防水层。

（5）   绝热层采用聚苯乙烯泡沫板，容重不小于20kg/m3。底层的绝热层厚度为30mm，其余为20mm。

（6）   采暖系统比较高点设管径为DN20的自动排气阀及闸阀，比较低点设DN20泄水阀及泄水管。

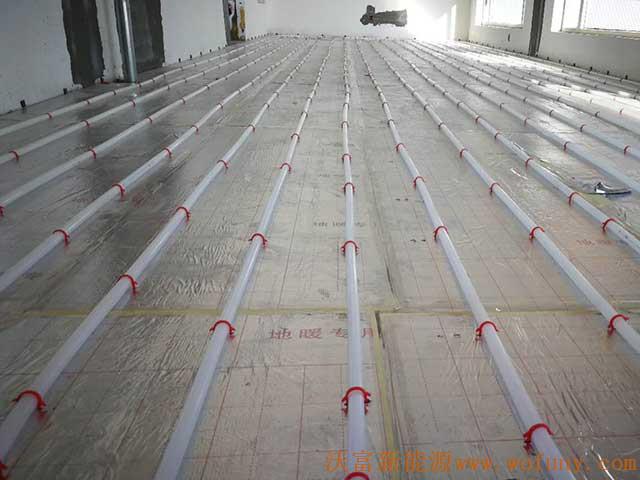

（7）   地暖管应敷设在贴有自息性聚苯乙烯保温板材上绑扎固定塑料管后再做填充层。辐射管距墙间距200mm,管道敷设应避开家具位置，穿墙管道设套管。

（8）   加热管道固定管卡的设置间距，直管段一般为0.7m，弯曲管段一般为0.3m。固定管卡应采用同材质的专用固定卡。加热盘管弯处部分不得出现硬弯折现象，曲率半径应不小于6d。

（9）   加热管出地面至分、集水器连接处应保持竖向垂直，弯头不得漏出地面装饰层，明装管段应加套硬制塑料管，管道应高出地面装饰面200mm。加热管与分集水器装置及管件的连接应采用夹套式或卡压式挤压连接，连接件材质为黄铜或紫铜。

（10）  加热管与内外墙、柱等垂直构件交界处应留有不间断的伸缩缝，宽度为10mm。伸缩缝填充材料应采用搭接方式连接，宽度为10mm。伸缩缝填充材料为高发泡聚乙烯泡沫塑料。伸缩缝应从绝热层的上边缘做到填充层的上边缘，与外墙相接处应沿墙角铺设竖向边界保温带，高度高于填充层低于装饰地面。

（11）  当地板面积超过30m²或者长边超过6m时应按不大于6m设置伸缩缝，宽度为8mm。管道伸缩缝处应设长度不小于200mm的柔性套管。伸缩缝填充材料为高发泡聚乙烯泡沫塑料。伸缩缝应从绝热层的上边缘做到填充层的上边缘。

（12）  地板采暖施工应在土建基本完工后进行，施工环境温度不宜低于5℃。

（13）  施工中不允许重压已铺设好的塑料管。系统正式通水以前，先将管网系统进行冲洗、打压后再与地板供暖分水器接通，以防脏物进入地板供暖系统中。

（14）  填充层施工中，加热管内的水压不应低于0.6Mpa,填充层养护过程中，系统水压不应低于0.4Mpa。

（15）  混凝土填充层施工中，严禁使用机械振捣设备，在浇捣和养护过程中，严禁踩踏。

（16）  施工时，应对地面采取保护措施，不得在地面上加以重载、高温烘烤、直接放置高温物体和高温加热设备。

（17）  在混凝土填充层养护期满以后，敷设加热管的地面，应设置明显标志，加以妥善保护，防止房屋装修或安装其他管道时损伤加热管。

（18）  在开机调试前，必须将末端安装的水系统反复冲洗干净，确保末端系统内无杂质，并清理地暖集分水器前端的过滤器，水系统的冲洗以进出水质均清澈为合格。

（19）  地暖安装宜留有安装影像资料。
